A harmonikarendszer egy rugalmas, nyomáshoz kötött fémelem, amelyet úgy terveztek, hogy elnyelje a hőtágulást, a vibrációt és a cső mozgását, miközben a folyadékot zárva tartja. Tekintse úgy, mint egy tervezett alkatrészt meghatározott mozgási besorolással és beépítési szabályokkal, ne pedig általános hullámos tömlőként.
Amikor a szivattyú elindul egy 90°C-os melegvíz körben, a hőcserélő közelében lévő cső 12-20 mm-t ugorhat, ahogy a fém felmelegszik. Ha a vezeték merev, ez az elmozdulás a karimákba, a szeleptestekbe és a hegesztésekbe megy át; a karimák sírni kezdenek, és heteken belül az alaplemez repedései jelenhetnek meg. A harmonikarendszer megváltoztatja a képet: a tekercsek meghajlanak, a karima feszes marad, a szivattyú pedig egy vonalban marad.
Ez az útmutató elmagyarázza, mi az a harmonikarendszer, milyen mozgást képes kezelni, milyen fáradtság és milyen szabványok állnak mögötte, milyen anyagok határozzák meg a szolgáltatási korlátokat, és milyen kiválasztási paraméterek, amelyek megakadályozzák a terepi hibákat.
Mi az a harmonikarendszer?
A harmonikaelem egy vékony falú cső, amely gyűrűs vagy spirális tekercsekből áll. A rendszer mindent hozzáad, ami a valódi csövek működéséhez szükséges: végszerelvények, belső bélés, és ahol van tolóerő, kötőrudak, zsanérok vagy nyomáskiegyenlített kialakítás. Az Expansion Joint Manufacturers Association (EJMA) megfogalmazása szerint a tágulási hézag egy hajlékony harmonikaelem, amely végszerelvényekkel, például karimákkal rendelkezik, amelyek lehetővé teszik a szomszédos csővezetékekhez való csatlakozást.
A működési elv egyszerű: amikor a csatlakoztatott cső elmozdul, minden tekercs kissé meghajlik a rugalmas tartományán belül. Mivel a hullámos forma a deformációt sok kis redőn keresztül terjeszti, az elem alacsony rugósebességet nyer anélkül, hogy elveszítené erejét. Az eredmény egy olyan alkatrész, amely folyamatosan összenyomódik, kinyúlik és elhajlik anélkül, hogy túlterhelné a karimákat és a berendezéseket.
Kivágott izometrikus nézet: a harmonikaelem két végszerelvény között helyezkedik el, az áramlási útvonalat védő béléssel.
Alapkomponensek
- Fújtatóelem — a koronákból és gyökerekből álló hullámos nyomáshatár.
- Végszerelvények – karimák, hegesztett végek vagy menetes csatlakozók.
- Belső bélés – megvédi a fújtatót az eróziótól, a turbulenciától és a nagy sebességű közegtől.
- Külső burkolat vagy fonat – véd a mechanikai sérülésektől és korlátozza a nyúlást.
- Nyomórudak és zsanérok – elnyelik a nyomást, így a harmonika csak a tervezett mozgást látja.
Mozgási képességek: Mit képes elnyelni egy harmonikarendszer
Az axiális mozgás az, ahol a harmonikarendszer kiérdemli a tartást: az egyelemes axiális dilatációs hézag sokkal több elmozdulást képes elnyelni, mint amennyit egy merev karimafelület elvisel. Oldalirányú elhajlás és szögelfordulás is lehetséges, de ezek több fordulatot igényelnek. Torziót – a cső tengelye körüli csavarodást – soha nem szabad megerősítetlen csőmembránra alkalmazni.
Tipikus névleges mozgások harmonikaelemenként; a többkonvolúciós rendszer növeli a teljes kapacitást.
| Mozgás | Tipikus minősítés | Tervezési megjegyzés |
|---|---|---|
| Axiális compression | 15-60 mm | A leghatékonyabb; adjon hozzá kanyarulatokat a hosszabb utazáshoz |
| Axiális extension | -10 és -30 mm között | Általában alacsonyabb, mint a tömörítés; ellenőrizze a hajtókar határait |
| Oldalirányú deflection | ±5-±20 mm | Két vagy több konvolúciót igényel; a tavaszi árfolyam számít |
| Szögletes rotation | ±2° és ±10° között | Nagy nyomáshoz használjon csuklós vagy kardán alakú kialakítást |
| Torzió | Egyik sem | Vezetőkkel és horgonyokkal kell visszatartani |
Ha több mozgás történik egyszerre, a kombináció csökkenti mindegyik megengedett értékét. Adja meg a szállítónak a teljes készletet – axiális plusz oldalirányú plusz szöget, milliméterben és fokban – az évi hőciklusok számával együtt.
Ciklus-élettartam és tervezési szabványok: A fáradtság az igazi határ
A harmonikarendszer hasznos élettartamát ciklusokban fejezik ki, nem naptári években. Minden összenyomás és kiterjesztés meghajlítja a csavart a koronájánál és a gyökerénél; ezek a lokalizált feszültségek addig halmozódnak, amíg a legvékonyabb szakaszon repedés meg nem kezdődik. Az EJMA közzéteszi azt a tervezési módszert, amely összekapcsolja az alkalmazott mozgást, a belső nyomást, a falvastagságot és a konvolúciós geometriát a ciklus várható élettartamával. Az összefüggés nemlineáris: ha a mozgást a névleges löket 50%-ára csökkentjük, az várható élettartam nagyjából tízszeresére nőhet.
Szemléltető fáradtsági görbe az EJMA ciklus-élettartam megközelítést követve; a tényleges értékek nyomástól, hőmérséklettől és geometriától függenek.
Két következmény számít a helyszínen. Először is, a fújtató néhány milliméteres túlsimítása elégeti a fáradtságtartalék nagy részét. Másodszor, a nagy belső nyomás tengelyirányú tolóerőt hoz létre, amely destabilizálhatja az elemet – ezt az állapotot squirm-nek nevezik. A fő horgonyok, vezetők és kötőrudak nem tartozékok; az elemet a névleges burkolatán belül tartják.
Az anyagok és a gyártás határozza meg a szolgáltatási korlátokat
A legtöbb harmonikarendszer ausztenites rozsdamentes acélból készül: 304/304L általános használatra, 316/316L, ahol kloridok vagy tengeri légkör van jelen, és stabilizált minőségek, ahol a tartósan magas hőmérséklet lágyítja a fémet. Az agresszív vegyi munkában megjelennek a nikkelötvözetek, de ezek megsokszorozzák a költségeket, így az anyagválasztás éppúgy gazdaságos, mint műszaki.
Az anyaghőmérséklet határértékei megmagyarázzák, hogy miért a rozsdamentes acél dominál a fűtő- és technológiai vonalakban.
A formázási módszer is számít. A hidraulikusan kialakított elemek tiszta, egyenletes hajlításúak és megfelelnek a ciklikus működésnek; A mechanikusan hengerelt elemek jól működnek a hosszú gyártási sorozatok szabályozott menetemelkedésére és átmérőjére. A többrétegű konstrukció – egy vastag fal helyett két vagy három vékony réteg – kisebb rugósebességgel növeli a nyomáskapacitást, de minden réteget légteleníteni kell, hogy a falon átmenő apró repedés ne válhasson nyomáscsapdává. A végszerelvényeket minősített eljárásokkal hegesztik; a rossz hegesztési átmenet a fáradási repedések gyakori kezdőpontja.
A lakossági és kereskedelmi gázrendszereknél ugyanaz a hullámosított technológia jelenik meg rozsdamentes acél rugalmas gázcsatlakozóként; a különbség a kontextusban rejlik – egy hajlítású készülékcsatlakozás a többkonvolúciós tágulási hézag helyett. A rozsdamentes acél harmonika és a gumiharang összehasonlítása általában a hőmérsékleten, a nyomáson, a tűzbiztonságon és az öregedésen múlik: a gumi idővel megkeményedik és megreped, míg a rozsdamentes acél évtizedekig megőrzi névleges teljesítményét.
Ahol a harmonikarendszereket használják
Egy üzemben a harmonikarendszerek három különböző funkcióban jelennek meg: tágulási hézagként, gázcsatlakozóként és rugalmas vízvezetékként. A geometria hasonlónak tűnhet, de a minősítési logika eltérő, ezért az első lépés a terméknek a vámhoz való hozzáigazítása.
Ipari csövek és hőhurkok
A gőz, a termálolaj és a melegvíz hurkok nőnek a hőmérséklettel. A karimás végekkel ellátott rugalmas fém kompenzátor elnyeli a tengelyirányú és oldalirányú mozgásokat a berendezés fúvókáinál és a rögzített rögzítési pontok között, védve a szivattyúházat és a hőcserélő karimáját a termikus tolóerőtől. Ciklikus szolgáltatások esetén adja meg a ciklus élettartamát, ne csak a löketet.

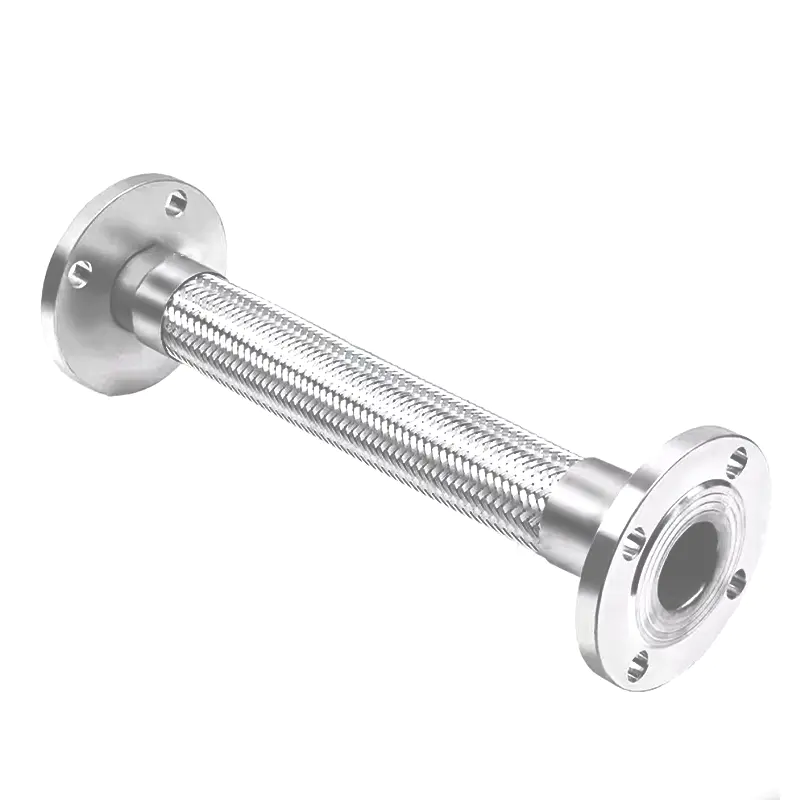

Rugalmas fém kompenzátor hullámos tágulási hézag Ez a karimás vagy hegesztett kompenzátor elnyeli a hőtágulásból eredő axiális és oldalirányú mozgásokat gőz-, termálolaj- és melegvizes rendszerekben, védve a szivattyúházat és a hőcserélő karimáját. 304-es rozsdamentes zsinórja és 1,6 MPa-ig terjedő nyomása megfelel a ciklikus szolgáltatásoknak. Termék megtekintése → Gázkészülék és betáplálási csatlakozások

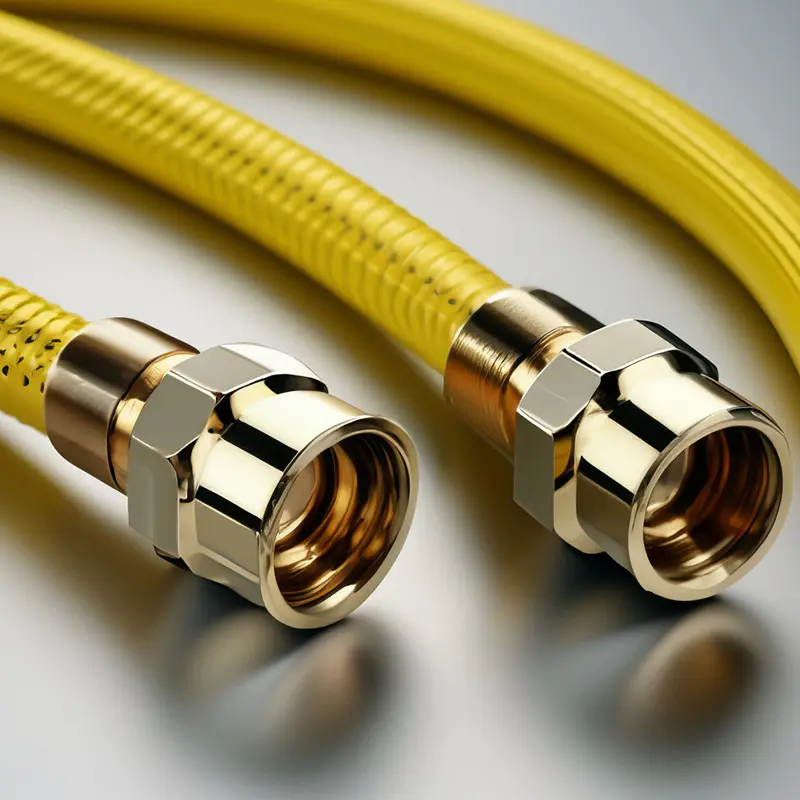

A hullámos rozsdamentes acélcső és a félmerev gázcsatlakozók ugyanazt a hullámosítási elvet használják, hogy biztonságosan szállítsák a gázt alacsony nyomáson, miközben hagyják, hogy a készülék elmozduljon a szervizelés céljából. A CSA-tanúsítvánnyal rendelkező rozsdamentes acél gázcsatlakozó szabványos szerelvényt és gyári szivárgástesztet biztosít – ez dokumentált előny, ha egy ellenőr a minősítést kéri.
CSA-tanúsítvánnyal rendelkező rozsdamentes acél gázcsatlakozók (DN10–DN25) CSA-tanúsítvánnyal rendelkező rozsdamentes acél gázcsatlakozók sora 304-es anyaggal, 0,2–0,25 mm falvastagsággal és 100%-os szivárgásvizsgálattal. Elérhető méretek DN10-től DN25-ig hollandi anyákkal, alkalmas lakossági és kereskedelmi gázkészülékekhez, ahol az ellenőr által minősített dokumentáció számít. Termék megtekintése → Az egyik gyakori panasz a fütyülő gázáramlás. A síp a sima furaton belüli áramlási mintából származik; a sípmentes gázcsatlakozó formázott belső magot használ annak elnyomására, miközben megtartja a CSA-besorolású borítékot és a harmonikafal rugalmasságát.
DN15 rozsdamentes acél sípmentes gázcsatlakozó DN15-ös csatlakozó 0,25 mm-es falvastagsággal, 15/16"-16UNF hollandi anyával és különféle adapterekkel. Sípmentes magja elnyomja a légáramlás zaját, miközben megőrzi a kemény tömítést sárgaréz vagy szénacél anyákkal, 12-72 hüvelyk hosszúságban a rugalmas telepítéshez. Termék megtekintése → Gyakori hibák és azok megelőzése
A legtöbb meghibásodott harmonikarendszer a helytelen használat, nem pedig a gyártás miatt hibásodik meg. Az alábbi lista a csővezeték-karbantartási munkák terén tapasztalt tipikus helyszíni tapasztalatokat tükrözi, és minden elem közvetlenül egy telepítési szabályhoz kapcsolódik.
- Túlnyúlás a névleges löketen túl — az elem leereszkedik és kiadja a koronát. Megelőzés: szereljen fel utazási megállót vagy használjon hosszabb elemet.
- Torzió during installation — a fújtatót egy rosszul beállított karimapár csavarja. Megelőzés: a meghúzás előtt állítsa párhuzamosan a két karimát.
- Vízkalapács vagy nyomáslökés — egy hirtelen kiugrás meghaladja a névleges határt. Megelőzés: szereljen fel lassan záródó szelepeket és ellenőrizze az átmeneti nyomást.
- Törött fő horgonyok - ha a szomszédos horgony meghibásodik, a fújtató felveszi a teljes tengelyirányú tolóerőt és megmoccan. Megelőzés: évente ellenőrizze a horgonyokat, és kezdettől fogva tervezze meg a tolóerőt.
- Klorid korrózió — külső kloridok a szigetelésből vagy a mosóvízből repednek 304 felületek. Megelőzés: adja meg a 316-ot vagy védőburkolatot, ha kloridok vannak jelen.
- Magas frekvenciájú rezgés a fonat végén — a helyi idegeskedés repedésbe kezd. Megelőzés: távolítsa el a fújtatót a forrástól, vagy adjon hozzá csillapító támasztékot.
A mechanikai hátteret a következő megjegyzésünk tárgyalja miért hibásodnak meg a fémharangok az ipari csővezetékekben . Röviden, három szokás akadályozza meg a legtöbb meghibásodást: tartsa tiszteletben a névleges löketet, kerülje el a csavarodást, és tartsa jó állapotban a horgonyokat.
Hogyan válasszuk ki a harmonikarendszert: a fontos paraméterek
A kiválasztás az ügyelet soronkénti áttekintésével kezdődik, nem katalógusszámmal. Működési tartományokat írjon le, ne átlagokat: az átlagos hőmérsékletre méretezett, de naponta kétszer 20°C-os túllépést érő fújtató korán meghibásodik.
| Paraméter | Miért számít | Gyakorlati megjegyzés |
|---|---|---|
| Közepes és korrozív | Beállítja az anyagminőséget és a bélésszükségletet | H 2 S vagy kloridok megváltoztatják az ötvözetet |
| Tervezési hőmérséklet | Beállítja a megengedett feszültséget és leértékelést | A csúcsot használja, ne az átlagot |
| Tervezési nyomás | Beállítja a falvastagságot és a tolóerőt | Tartalmazza az átmeneti és a túlfeszültséget |
| Mozgás (axial, lateral, angular) | Meghatározza a konvolúciók számát és típusát | Sorolja fel mind a hármat, irányával és gyakoriságával |
| A ciklus élettartama szükséges | Konvolúciónként határozza meg a stressz szintet | Számolja meg a valós termikus ciklusokat évente |
| Horgonyzás lehetséges | Megakadályozza a mocorgást és a túltolódást | Fő horgonyok vagy kötőrudak szükségesek |
| Végszerelvény típusa | Karima, hegesztési vég vagy menetes csatlakozó | Egyezzen meg a cső karimája névleges értékével |
| Tér boríték | Korlátozza a hosszt és a magasságot | Az univerzális kialakításoknak több hosszra van szükségük |
Küldje el ezeket a számokat a gyártónak, és kérdezze meg a névleges löketnél várható ciklusélettartamot, a rugósebességet és a pergési nyomást. Egy szállító, aki mindhárom kérdésre válaszol, egy tervezett csőmembrán-rendszert idéz; aki csak árral válaszol, az hullámcsövet idéz.
Bellows System GYIK
1. kérdés: Mi az a rozsdamentes acél harmonika, és hogyan működik a harmonikarendszer?
A rozsdamentes acél harmonika egy hullámos fémcső, amely rugószerűen hajlik, miközben nyomást tart. Egy rendszerben elnyeli a hőtágulást, a vibrációt és a csőmozgást, így a szivattyúk, szelepek és karimák a tervezett terhelésen belül maradnak.
2. kérdés: Mi a különbség a fújtató, a fémtömlő és a gumitömlő között?
A harmonikaelem rövid, és meghatározott mozgásra tervezték; a fémtömlő hosszabb, és ellenáll a vibrációnak és a kis elmozdulásoknak; A gumitömlők olcsóbbak, de elöregednek, megrepednek, és nem élik túl a magas hőmérsékletet vagy a tűzveszélyes karbantartást.
3. kérdés: Mennyi ideig bírja a rozsdamentes acél gázcsatlakozó vagy a fújtató?
Az életet ciklusokban mérik, nem években. A CSA-tanúsítvánnyal rendelkező rozsdamentes acél gázcsatlakozó, amelyet törések nélkül szerelnek fel, jellemzően a készülék erejéig tart. A tágulási hézagok EJMA-nkénti ciklusszámra vannak besorolva, gyakran 1000-100 000 ciklus, a lökettől és a nyomástól függően.
4. kérdés: Honnan tudhatom, hogy a harmonikarendszer sérült?
Keressen ráncokat, kidudorodásokat, repedéseket, törött fonatokat és elszíneződéseket; mérje meg a beépített hosszt az eredetihez képest. Ha az elem nem tud visszaállni a beállított hosszára, vagy ha a hajlítási teszt merevséget mutat, cserélje ki, mielőtt szivárgás lépne fel.
5. kérdés: Elnyeli-e a harmonikarendszer a vibrációt és a zajt?
A csőtartók közötti rugalmasság növelésével elszigeteli a szerkezet által okozott vibrációt. A sípoló gázáramnak azonban formázott belső magra van szüksége – ezt teszi a sípmentes gázcsatlakozó –, míg egy szabványos fújtató kezeli a mozgást.
6. kérdés: A harmonika és a tágulási hézagok karbantartást igényelnek?
Igen: éves szemrevételezés, horgony- és kötőrúd-ellenőrzés, kanyarodásból származó törmelék tisztítása és fakitermelési ciklusok. Cserélje ki az elemet, ha eléri névleges ciklusszámát, vagy repedés jelét mutatja.
