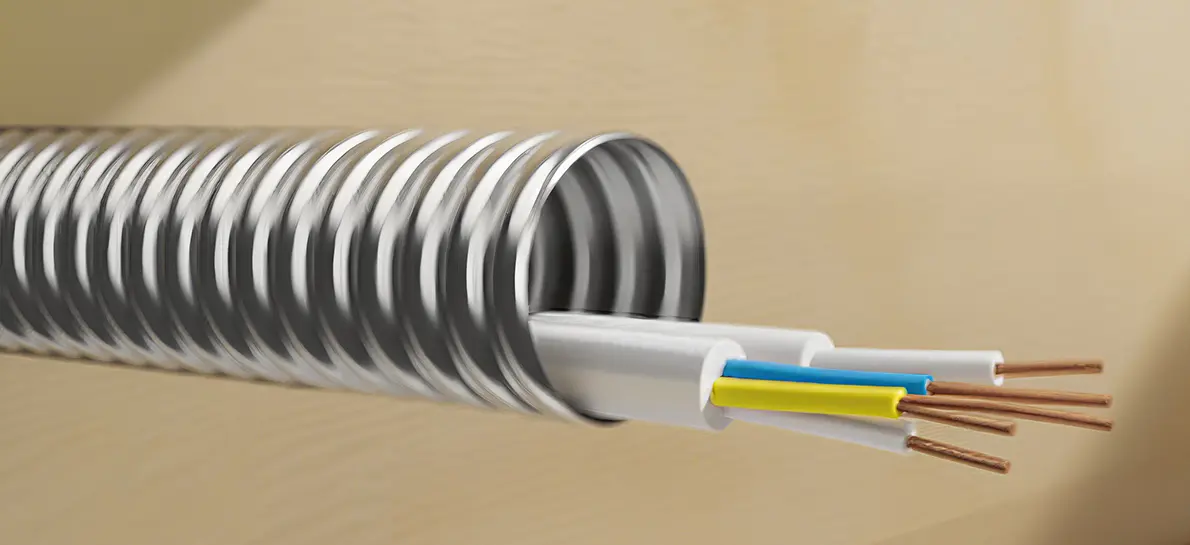

Az olyan iparágakban, mint az ipari gyártás, a vegyipar és a precíziós műszerek, a tömítőtömlők kulcsfontosságú elemek, amelyek biztosítják a közegek (gázok, folyadékok) biztonságos továbbítását és megakadályozzák a szivárgást. A rozsdamentes acél harmonika egyedülálló fémes tulajdonságaikkal és szerkezeti felépítésével ideális választássá vált a nagy tömítési teljesítményt igénylő helyzetekben. Hatékonyan kezelik a hagyományos gumi vagy műanyag tömítőtömlők korlátait a hőmérséklet-, nyomás- és korrózióállóság tekintetében. Az alábbiakban konkrét megoldásokat dolgozunk ki több dimenzióból
Kompatibilitás az alapvető teljesítménybeli előnyök és a tömítési követelmények között
A tömítőtömlők alapvető követelményei a szivárgásmentesség, a közegekkel szembeni ellenállás, a környezeti változásokhoz (hőmérséklet- és nyomásingadozásokhoz) való alkalmazkodóképesség és bizonyos fokú rugalmas kompenzációs képesség. A rozsdamentes acél alábbi jellemzői pontosan megfelelnek ezeknek a követelményeknek:​
Kiváló tömítési megbízhatóság: A rozsdamentes acélból (például 304-es és 316-os minőség) készült, egybeépített harmonikaszerkezettel, valamint precíziósan megmunkált csatlakozóvégekkel (például karimákkal és menetes interfésszel) kombinálva szoros fém-fém tömítés érhető el. Alternatív megoldásként tovább fokozhatja a tömítő hatást, ha magas hőmérsékletnek ellenálló/korrózióálló tömítésekkel (például PTFE tömítésekkel) illeszkedik. Hatékonyan képes megakadályozni a gázok és folyadékok szivárgását (beleértve a korrozív közegeket és a magas hőmérsékletű folyadékokat is), 1 × 10⁻⁹ Pa·m³/s vagy annál kisebb szivárgási sebesség mellett.
Széles hőmérséklet-tartomány és nyomásállóság: -270 ℃ (ultraalacsony hőmérséklet) és 600 ℃ (magas hőmérséklet) közötti hőmérsékleti tartományban stabilan működik, messze meghaladja a gumitömlőkét (általában -40 ℃ és 120 ℃ között). Ugyanakkor ellenáll a nagy üzemi nyomásnak (a hagyományos specifikációk elérhetik az 1,6-10 MPa-t, a speciálisan egyedi modellek pedig ennél magasabbat), így alkalmas nagynyomású csővezetékrendszerek tömített csatlakozásaira.​
Korrózióállóság és közegekkel való kompatibilitás: A 304-es rozsdamentes acél ellenáll a víz, gőz, valamint gyenge savak és lúgok okozta eróziónak, míg a 316-os rozsdamentes acél ellenáll az erősen korrozív közegeknek, például tengervíznek, kloridsóknak és szerves oldószereknek. Ezzel elkerülhető az anyag elöregedése vagy a közegek által okozott erózió által okozott tömítési hiba, így különösen alkalmas korrozív környezetekhez olyan iparágakban, mint a vegyipar és a gyógyszeripar.​
Rugalmas kompenzáció és rezgésállóság: A harmonika gyűrű alakú hullámos szerkezete jó axiális, oldalirányú és szögkiegyenlítési képességekkel ruházza fel. Képes elnyelni a csővezetékek hőtágulása és összehúzódása, a berendezés vibrációja vagy a telepítési helytelenség okozta elmozdulásokat, csökkentve a tömített felületeken a feszültséget és a merev csatlakozások miatti szivárgás kockázatát.​
Szerkezeti stabilitás és hosszú élettartam: A fém anyaga nem könnyen öregszik, és ellenáll a fáradásnak. Hosszú távú váltakozó igénybevételek (például rezgés és nyomásingadozás) esetén is képes megőrizni szerkezeti integritását, élettartama több mint 10 év, sokkal hosszabb, mint a gumitömlőké (általában 1-3 év).​
Tipikus alkalmazási forgatókönyvek
Tömítő tömlőkként a rozsdamentes acél harmonika széles körben helyettesítheti a hagyományos tömítőtömlőket, hogy megoldja a tömítési problémákat különböző forgatókönyvekben:​
Zárt csatlakozások ipari csővezetékekben
Berendezések, például szivattyúk, szelepek, nyomástartó edények és csővezetékek közötti tömített csatlakozásokhoz, különösen alkalmas magas hőmérsékletű gőzt, forró olajat és korrozív folyadékokat szállító csővezetékrendszerekhez, például vegyi reaktorok bemeneti/kimeneti csöveinek tömítésére és erőművek gőzvezetékeinek rugalmas tömített csatlakozásaira.​
Az alacsony hőmérsékletű berendezések, például az LNG és a folyékony nitrogén csővezetékeiben tömítőtömlőkként használhatók, hogy ellenálljanak az ultraalacsony hőmérsékletnek, és elkerüljék az alacsony hőmérsékletű ridegedés okozta szivárgást.
Precíziós műszerek és mérőeszközök pecsételése
Az analitikai műszerek gáz- és folyadékút-rendszereiben (például gázkromatográfok és tömegspektrométerek) tömítőtömlőként használhatók a vivőgázok és minták tiszta átvitelének és zéró szivárgásának biztosítására, biztosítva az elemzés pontosságát.​
Az adagolóberendezések (például áramlásmérők és nyomásmérők) csatlakozóvégein a rugalmas tömítés csökkenti a vibráció hatását a mérési pontosságra, és megakadályozza a közeg szivárgását.
Mechanikai berendezések tömítésvédelme
A hidraulikus és pneumatikus rendszerek csővezetékeinek tömítéséhez, különösen a berendezések mozgó alkatrészeinek (például olajhengerek és levegőhengerek) csatlakoztatásához, a harmonika rugalmas kompenzációja képes elnyelni a mozgási elmozdulásokat, biztosítva a tömítést, miközben elkerüli a csővezeték kopását.​
Erőteljes berendezések, például motorok és kompresszorok hűtővíz- és üzemanyagcsövéinek tömítésére, ellenállnak a magas hőmérsékletnek és a rezgéseknek a berendezés működése közben, megakadályozva, hogy az olaj- és vízszivárgás meghibásodást okozzon.​
Tömítési követelmények különleges környezetben
A tengerészetben a hajófedélzeti csővezetékek és a víz alatti berendezések tömített csatlakozásaihoz használják, ellenállnak a tengervíz korróziójának és a hajótest vibrációjának.​
A nukleáris iparban a radioaktív közeg átvitelére szolgáló tömítőtömlők sugárzásállósággal és magas tömítési jellemzőkkel rendelkeznek a biztonság érdekében.
Főbb kiválasztási pontok és telepítési előírások
1. Tudományos válogatás
Kaliber és hossz: Válasszon olyan kalibereket, mint a DN6-DN300 a közepes áramlási követelményeknek megfelelően. A hosszt a csővezeték-elmozdulás kompenzációja alapján kell meghatározni, bizonyos rugalmas tartalék fenntartásával (általában 10-20%-kal hosszabb, mint a merev csatlakozási hossz).​
Nyomás és hőmérséklet: A rendszer üzemi nyomásának (a tervezési nyomásnak az üzemi nyomás ≥1,5-szeresének kell lennie) és a hőmérsékleti tartománynak megfelelően válasszon a megfelelő nyomásszintek és anyagok közül (mint például a 310S rozsdamentes acél előnyös a magas hőmérsékletű munkakörülményekhez).​
Közepes jellemzők: Korrozív közegek esetén válassza ki a 304, 316 vagy Hastelloy anyagokat a közeg összetételének (például a kloridion-koncentrációnak) megfelelően. Ha szükséges, végezzen belső fal bevonatot (például PTFE bevonatot) a korrózióállóság növelése érdekében
Csatlakoztatási mód: Válasszon csatlakozási formákat, például karimákat (hüvelyhegesztés, tompahegesztés), meneteket (NPT, G menetek) és gyorscsatlakozókat a berendezés interfész típusának megfelelően, biztosítva a tömítés illeszkedését az interfészhez (például a karima tömítőfelületének kompatibilisnek kell lennie a tömítés anyagával).​
2. Telepítési előírások
Kerülje a túlhajlítást és csavarást: A beépítés során a hajlítási sugár nem lehet kisebb, mint a termék által meghatározott hajlítási sugár (általában a csőátmérő 3-6-szorosa). Szigorúan tilos a harmonika csavarása a hullámos szerkezet károsodásának elkerülése érdekében, ami befolyásolhatja a tömítést és az élettartamot.​
Rögzítés és megvezetés: Nagy távolságra történő telepítés esetén a csőmembrán mindkét végén rögzített támasztékokat kell beállítani, középen pedig vezetőtámaszokat kell hozzáadni, hogy elkerüljük a csővezeték önsúlya vagy közepes ütés miatti elmozdulását, így biztosítva az egyenletes feszültséget a tömített felületen.
Tömítési felületkezelés: Csatlakoztatás előtt tisztítsa meg az olajfoltokat és a sorját a karimafelületeken és a menetes felületeken. A karimás csatlakozásoknál egyenletesen húzza meg a csavarokat (átlósan húzza meg lépésről lépésre). A menetes csatlakozásokhoz használjon tömítőanyagot (például PTFE szalagot) a tömítési teljesítmény fokozása érdekében
Szivárgásvizsgálat: Beépítés után nyomáspróbát (pneumatikus vagy hidraulikus) kell végezni. A próbanyomás az üzemi nyomás 1,25-szöröse, és a nyomást 30 percig tartják fenn nyomásesés vagy szivárgás nélkül, amelyet minősíteni kell.
Alkalmazás előnyei
Csökkentett szivárgási kockázat: A hagyományos gumitömlőkkel összehasonlítva a rozsdamentes acél csőmembránok szivárgási aránya több mint 90%-kal csökken, csökkentve a közepes szivárgás okozta biztonsági baleseteket (például a gyúlékony és robbanásveszélyes közeg szivárgása által okozott tüzeket és a korrozív közeg szivárgása által okozott személyi sérülést).​
Csökkentett karbantartási költségek: A hosszú élettartam jellemző 3-5-szörösére meghosszabbítja a csereciklust. Ugyanakkor a korrózióállóság és a hőmérsékletállóság csökkenti az anyagöregedés okozta karbantartási gyakoriságot, és az átfogó karbantartási költség több mint 50%-kal megtakarítható.
Kiterjesztett alkalmazási határok: Stabilan tud működni olyan környezetben (magas hőmérséklet, nagy nyomás, erős korrózió), amelyhez a hagyományos tömítőtömlők nem tudnak alkalmazkodni, megbízható tömítési megoldásokat biztosítva speciális munkakörülményekhez.
Továbbfejlesztett rendszerstabilitás: A rugalmas kompenzációs képesség csökkenti a csővezeték feszültségének hatását a berendezések interfészeire, védi a precíziós berendezéseket, például szivattyúkat és szelepeket, és meghosszabbítja azok élettartamát.
Összegzés
Tömítő tömlőkként a rozsdamentes acél harmonika a „nagy tömítés, ellenállás, hosszú élettartam és egyszerű telepítés” átfogó előnyeit éri el a fémanyagok rejlő előnyei és a hullámos szerkezet rugalmas kialakítása révén. Ideális választás a hagyományos tömlők korszerűsítéséhez és cseréjéhez az ipari tömítés területén, különösen olyan esetekben, amikor szigorú követelmények vonatkoznak a tömítési teljesítményre és a környezeti alkalmazkodóképességre, megbízható garanciát nyújtva a rendszer biztonságos és stabil működésére.
