A fűtési rendszerek (beleértve a polgári fűtést, az ipari fűtést, az új energiafűtést stb.) alapvető követelményeket támasztanak a csővezetékekkel szemben, mint például a magas hőmérséklet-állóság, a hőfáradás ellenállása, a megbízható tömítés, a hőtáguláshoz és összehúzódáshoz való alkalmazkodóképesség, valamint a közepes kompatibilitás. A hagyományos fémcsövek (például a horganyzott acélcsövek) hajlamosak a termikus igénybevétel miatti repedésre, míg a műanyag csöveket a felső hőmérsékleti határ korlátozza. A rozsdamentes acél harmonika azonban egyedi anyagukkal és szerkezeti felépítésükkel hatékonyan megoldja ezeket a problémákat, és ideális csővezeték-megoldássá válhat a fűtési rendszerek számára. Az alábbiakban konkrét alkalmazási megoldásokat dolgozunk ki több dimenzióból
Az alapvető teljesítményelőnyök alapos adaptálása a fűtési rendszer követelményeihez
A fűtési rendszerek működési környezetét nagy hőmérséklet-ingadozások (-10℃ és 300 ℃), változatos közegek (forró víz, gőz, hővezető olaj stb.), termikus igénybevétel és vibráció jellemzik. A rozsdamentes acél harmonika teljesítménye pontosan megfelel a következő követelményeknek:
Kiváló magas hőmérsékleti ellenállás és hőstabilitás: a 304-es rozsdamentes acél 200 ℃ alatti közepes hőmérsékletű környezetet is képes ellenállni (például polgári melegvíz-melegítés), a 316-os rozsdamentes acél képes alkalmazkodni a 200-400 ℃ magas hőmérsékleti forgatókönyvekhez (például ipari csővezetékek és speciális gőzvezetékek10) nyílt tüzelésű fűtési rendszerekben 600 ℃ felett. Az anyag nem öregszik és nem gyengül a szilárdság a hosszan tartó magas hőmérséklet miatt
Termikus kifáradás-ellenállás és táguláskompenzációs képesség: A gyűrű alakú hullámos szerkezet a harmonikát jó tengelyirányú nyújthatósággal ruházza fel. A fűtési rendszer indításának (hőmérséklet-emelkedés) és leállásának (hőmérséklet-esés) ciklusa során képes elnyelni a csővezeték hőtágulás és összehúzódás okozta hosszváltozását (a kompenzáció mértéke a saját hosszának 5%-10%-át is elérheti), csökkentve a merev csatlakozások okozta interfész-lazulást vagy csőrepedést. Különösen alkalmas kazánok, hőcserélők és egyéb berendezések fővezetékekkel történő csatlakoztatására
Közepes kompatibilitás és korrózióállóság: Tolerálja az olyan általános fűtőközegeket, mint a forró víz, a gőz és a hővezető olaj. A 304-es rozsdamentes acél ellenáll a vízben lévő kalcium- és magnéziumionok lerakódásának és az oxigénkorróziónak. A 316 rozsdamentes acél ellenáll a kéntartalmú gőz és a gyengén savas hővezető közeg okozta eróziónak, elkerülve a korrózió és a csővezeték belső falának perforációja által okozott közegszivárgást.​
Tömítési megbízhatóság és nyomástartó képesség: A precíziósan megmunkált karimával, menettel és egyéb csatlakozási szerkezetekkel, magas hőmérsékletnek ellenálló tömítő tömítésekkel (például grafittömítésekkel, fémburkolatú tömítésekkel) kombinálva szivárgásmentes tömítés érhető el hosszú távú magas hőmérsékleten. Az üzemi nyomás elérheti az 1,6-10 MPa-t, ami megfelel az alacsony nyomású polgári fűtés (0,6 MPa alatt) és a nagynyomású ipari gőzrendszerek (4,0 MPa felett) nyomáskövetelményeinek.
Hővezetési hatékonyság és energiatakarékosság: A rozsdamentes acél hővezető képessége (kb. 16-21 W/(m·K)) nagyobb, mint a műanyag csöveké, a harmonika gyűrűs szerkezete pedig növelheti a közeg és a csővezeték érintkezési felületét, gyorsítva a hőátadást. Ugyanakkor a csővezeték külső fala kényelmesen felszerelhető szigetelőréteggel a hőveszteség csökkentése és a rendszer energiatakarékos teljesítményének javítása érdekében.
Tipikus alkalmazási forgatókönyvek
A rozsdamentes acél csőmembrán speciálisan megoldja a hagyományos csővezetékek alkalmazási fájdalompontjait különböző típusú fűtési rendszerekben:​
Polgári fűtés és melegvíz rendszerek
Leágazó csövek csatlakoztatása a radiátorok és a főcsövek között: A harmonika rugalmasságát kihasználva könnyen megkerülhetik az akadályokat, például a falakat és a bútorokat, csökkentik a könyökök használatát, és csökkentik a víz áramlási ellenállását; ugyanakkor felszívják a csővezeték tágulását és összehúzódását fűtési és nem fűtési szezonban, hogy elkerüljék az interfész szivárgását.​

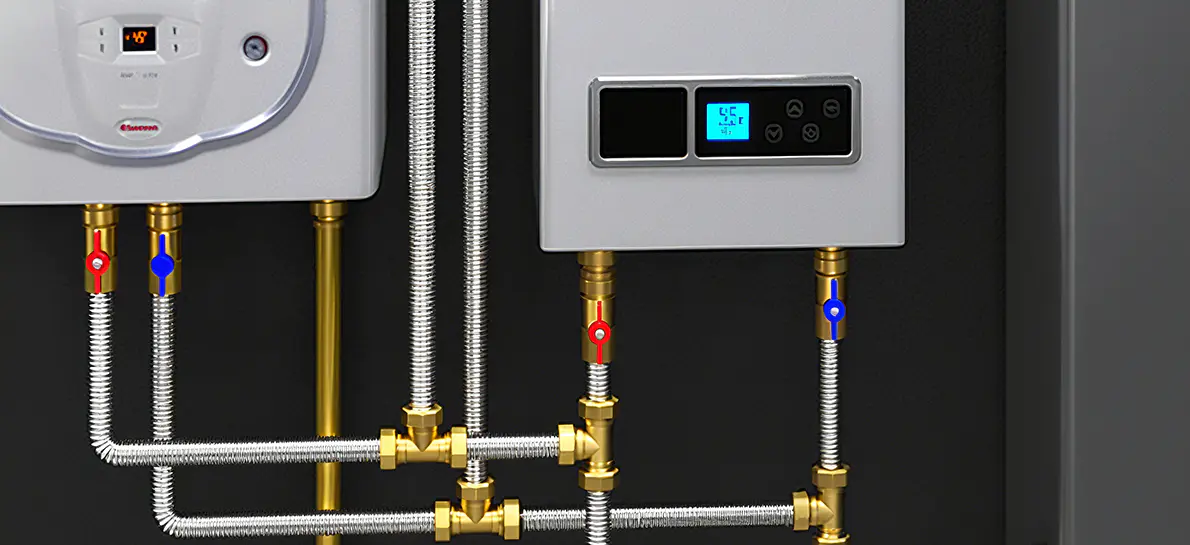

Fali kazánok és melegvíz-vezetékek csatlakozása: A fali kazánok működése során ellenállnak a 80-95 ℃ melegvíz hőmérsékletnek, ellenállnak a gyakori indítás és leállás okozta hőfáradásnak, tartósabbak, mint a gumitömlők (könnyen öregíthető) és a rézcsövek (erős merevség), élettartamuk több mint 15 év.
Elosztók csatlakoztatása alacsony hőmérsékletű padlófűtésnél (vízpadlófűtés): A kis kaliberű (DN15-DN25) csőmembránok alkalmazkodnak a padlófűtési csövek többágú elrendezéséhez, csökkentik a víz áramlási ellenállását és javítják a hőleadás egyenletességét.​
Ipari fűtési rendszerek
A kazánok és a gőzvezetékek csatlakoztatása: A széntüzelésű/gáztüzelésű kazánok kimeneténél a harmonika elnyeli a kazán indításakor fellépő erős hőtágulást, védi a szelepeket és a csővezeték interfészeket, és elkerüli a gőzszivárgást (a gőz hőmérséklete általában 150-300 ℃, nyomás 1,0-4,0 MPa).
Hővezető olajos fűtőrendszerek: Hővezető olajkemencék reaktorokkal, szárítókkal és egyéb berendezésekkel való összekapcsolására szolgál. A 316 rozsdamentes acél ellenáll a hővezető olaj hosszú távú eróziójának (hőmérséklet 200-300 ℃), rezgésállósága (a szivattyú működése során keletkezik) pedig megakadályozza a csővezeték csatlakozásainak meglazulását.​
Elektromos fűtőberendezések csővezeték-csatlakozása: Például az elektromos fűtőreaktorok bemeneti és kimeneti csővezetékei, a harmonika alkalmazkodni tud az elektromos fűtőelemek helyi magas hőmérsékletéhez, és nincs probléma a műanyag csövek szagkibocsátásával.​
Új energetikai fűtési rendszerek
Napkollektoros hőgyűjtő rendszerek cirkulációs csővezetékei: A napkollektorokat és a melegvíz-tároló tartályokat összekötő 304-es rozsdamentes acél ellenáll a magas hőmérsékletnek (70-100 ℃) közvetlen napsugárzásnak és esőkorróziónak, a rugalmas szerkezet pedig alkalmazkodik a kollektorok enyhe elmozdulásához a beépítési szögek miatt.​
Levegő-hőszivattyúk vízkeringető csővezetékei: A -10 ℃ és 55 ℃ közötti hőmérséklet-ingadozási tartományban a csőmembrán kompenzálja a csővezetékek környezeti hőmérséklet-változások által okozott tágulását és összehúzódását, elkerülve a műanyag csövek alacsony hőmérsékletű ridegedését vagy magas hőmérsékletű deformálódását.
Különleges fűtési forgatókönyvek
Gőzfertőtlenítő csővezetékek az élelmiszer-feldolgozó iparban: A rozsdamentes acél harmonika belső fala sima és könnyen tisztítható, megfelel az élelmiszer-higiéniai szabványoknak (mint például a 3A tanúsítvány), ellenáll a 121 ℃ magas hőmérsékletű gőzfertőtlenítésnek, és nincs rozsdaszennyezés veszélye.​
Laboratóriumi fűtőberendezések (például olajfürdők, állandó hőmérsékletű tartályok) csővezetékes bekötése: A kis kaliberű csőmembránok (DN6-DN15) pontosan alkalmazkodnak a precíziós berendezésekhez, rezgésállóságuk pedig stabil közegátvitelt biztosít a kísérletek során.
Főbb kiválasztási pontok és telepítési előírások
1. Tudományos válogatás
Anyagillesztés: A 304-es rozsdamentes acél közepes hőmérsékletű rendszerekhez (≤200 ℃) van kiválasztva; A 316 rozsdamentes acélt magas hőmérsékletű rendszerekhez (200-400 ℃) vagy korrozív közegekhez (például kéntartalmú gőzhöz) választják; A 310S rozsdamentes acél az ultramagas hőmérsékletű rendszerekhez (>400 ℃) van kiválasztva.​
Kaliber és nyomásérték: Válassza ki a DN10-DN300 kalibereket a fűtőközeg áramlási sebességének megfelelően (a DN15-DN50 általánosan használt polgári, DN50-DN200 ipari célokra); az üzemi nyomásnak ≥1,25-szörösének kell lennie a rendszer tervezett nyomásának (például ha egy gőzrendszer tervezési nyomása 1,6 MPa, válasszon ≥2,0 MPa névleges csőmembránt).​
Csatlakoztatási mód: A menetes csatlakozást (magas hőmérsékletnek ellenálló nyersanyagszalaggal) általánosan használják polgári rendszerekben; a karimás csatlakozást (fém tekercs tömítésekkel) leginkább ipari rendszerekben használják; A precíziós berendezések csatlakoztatásához érvéghüvelyek választhatók (a holt sarkok nélküli tisztíthatóság érdekében).​
Tágulási kompenzáció mértéke: Számítsa ki a hőtágulás mértékét a csővezeték hossza és a hőmérséklet-különbség alapján (képlet: ΔL=α×L×ΔT, ahol α a rozsdamentes acél lineáris tágulási együtthatója), ügyelve arra, hogy a harmonika kompenzációs mértéke ≥ a kiszámított érték a túlzott nyúlás vagy összenyomódás elkerülése érdekében.
2. Telepítési előírások
Előkezelés és tisztítás: Telepítés előtt távolítsa el az oxidréteget és az olajfoltokat a csővezetékben. A magas hőmérsékletű rendszereket zsírtalanítani kell (például triklór-etilénnel történő tisztítás); élelmiszer- és gyógyszeripari berendezésekhez való csatlakoztatáskor elektrolitikusan polírozott belső falú fújtatót kell választani a mikrobiális növekedés elkerülése érdekében.
Hajlítás és rögzítés: A hajlítási sugár ≥ a termék által meghatározott sugár (általában a csőátmérő 6-10-szerese). A hideghajlítás során tilos túlzott erőt kifejteni, amely a hullám deformációját okozza; Az egyenes szakaszon 2-3 méterenként csúszótámaszok vannak beállítva (lehetővé téve a tengelyirányú tágulást), a kompenzációs szakasz mindkét végén pedig rögzített támaszok vannak beállítva, hogy korlátozzák az oldalirányú elmozdulást.​
Tömítés és szigetelés: Karimás csatlakozás esetén egyenletesen húzza meg a csavarokat (lépésről lépésre átlósan), hogy elkerülje az excenteres terhelés okozta tömítés meghibásodását; A magas hőmérsékletű csővezetékeket szigetelőrétegekkel (pl. kőzetgyapot, alumínium-szilikát) kell beburkolni a csőmembrán kívül, de tágulási teret kell fenntartani, hogy a szigetelőréteg ne akadályozza a harmonika kompenzálását.​
Próbaüzem és tesztelés: A telepítés után végezzen víznyomás-próbát (a próbanyomás 1,5-szerese az üzemi nyomásnak, és a nyomást 30 percig szivárgás nélkül tartják); A magas hőmérsékletű rendszereknek meleg üzembe helyezést kell végrehajtaniuk annak ellenőrzésére, hogy a harmonika zökkenőmentesen tágul-e ki és húzódik-e össze, és nincs-e szivárgás a felületen.
Alkalmazás előnyei
A rendszer élettartamának meghosszabbítása: A rozsdamentes acél csőmembránok hőfáradási ellenállása több mint 10 évre meghosszabbíthatja a fűtési rendszer problémamentes működési ciklusát, ami messze meghaladja a horganyzott acélcsövekét (5-8 év) és a műanyag csövekét (3-5 év), csökkentve a csereköltségeket.
Csökkentse a karbantartási költségeket: A korrózióállóság és a magas hőmérséklettel szembeni ellenállás csökkenti a csővezeték korróziója és szakadása által okozott leállási karbantartást, és az éves karbantartási költségek 40-60%-kal csökkenthetők; különösen az ipari fűtési rendszerekben elkerülhető a közepes szivárgás okozta termelési veszteség
Az üzembiztonság javítása: A szivárgásmentes tömítés és az anti-termikus igénybevétel csökkenti a magas hőmérsékletű közeg (például gőz és hővezető olaj) szivárgása által okozott forrázások és tüzek kockázatát, és csökkentheti a háztartási vízszivárgás által okozott vagyoni veszteségeket a polgári fűtésben.
Növelje a rendszer alkalmazkodóképességét: A rugalmas kompenzációs képességnek köszönhetően a csővezetékek telepítését nem korlátozzák az épületszerkezetek (például falak és padlók), különösen alkalmas régi épületek fűtési rendszereinek átalakítására, csökkentve a falkivágásokat és a szerkezeti károkat.​
Összegzés
Az anyag és a szerkezet kettős előnye révén a rozsdamentes acél csőmembránok átfogó teljesítményt nyújtanak a "magas hőmérséklet-állóság, tágulásgátló, stabil tömítés és hosszú élettartam" terén a fűtési rendszerekben. Legyen szó a polgári fűtés kényelmi követelményeiről vagy az ipari fűtés zord munkakörülményeiről, megbízható vezetékes megoldásokat tudnak nyújtani, megalapozva a fűtési rendszerek hatékony és biztonságos működését.​
