A gázszállító rendszerekben a csővezetékek biztonsága, tömítési teljesítménye és stabilitása közvetlenül összefügg a rendszer normál működésével és a személyzet biztonságával. Legyen szó ipari gázokról (például oxigén, nitrogén, hidrogén), fűtőgázokról (földgáz, cseppfolyósított kőolaj) vagy speciális gázokról (például korrozív gázok, nagy tisztaságú gázok), a szállítóvezetékekre vonatkozó követelmények rendkívül szigorúak. A rozsdamentes acél harmonika egyedülálló anyag- és szerkezeti előnyeikkel hatékonyan oldja meg a hagyományos gázszállítási csővezetékeken tapasztalható szivárgás, korrózió és vibrációs problémákat, így ideális választás gázrendszerekhez. Az alábbiakban konkrét megoldásokat dolgozunk ki több dimenzióból
Az alapteljesítmény-előnyök és a gázrendszer-követelmények precíz összehangolása
A csővezetékek gázrendszereinek alapvető követelményei az abszolút tömítés, a gázkorrózióval szembeni ellenállás, a rezgés- és ütésállóság, a nyomásingadozásokhoz való alkalmazkodóképesség és a tisztaság ellenőrzése. A rozsdamentes acél alábbi jellemzői tökéletesen megfelelnek ezeknek a követelményeknek:​
Extrém tömítési teljesítmény: Az integrált 304-es, 316-os és más rozsdamentes acél anyagok felhasználásával a harmonika és a csatlakozóvégek (például menetek, karimák) szoros együttműködést biztosítanak a precíziós megmunkálással, amely fém-fém kemény tömítést valósít meg, vagy speciális tömítésekkel (például réz tömítésekkel, tömítésekkel) illeszkedik a szivárgás biztosítására. Nagynyomású gázrendszereknél (10 MPa vagy annál nagyobb üzemi nyomásnál) tömítési megbízhatósága messze meghaladja a gumitömlőket vagy a hagyományos fémcsöveket, a szivárgási sebesség pedig 1×10¹⁰ Pa·m³/s alá szabályozható.
Kiváló gázkorrózióállóság: a 304-es rozsdamentes acél ellenáll a száraz gázok (például oxigén, nitrogén) és a nem korrozív tüzelőanyag-gázok hosszú távú eróziójának; A 316 rozsdamentes acél molibdéntartalma miatt ellenáll a kéntartalmú fűtőgázok, klórgáz, hidrogén-fluorid és egyéb korrozív gázok korróziójának, elkerülve az erózió által okozott lyukak vagy szennyeződések leválását a vezeték belső falán, így biztosítva a gázszállítás tisztaságát.​
Rezgés- és nyomásingadozás-ellenállás: A harmonika gyűrű alakú hullámos szerkezete jó rugalmassággal rendelkezik, amely képes elnyelni a kompresszor működése és a gázrendszerben a szelep nyitása/zárása által keltett rezgéseket és nyomásimpulzusokat, csökkenti a feszültségkoncentrációt a csővezeték határfelületein, és csökkenti a merev csatlakozások által okozott laza szivárgás kockázatát. Különösen alkalmas gázkompresszorok, tárolótartályok és csővezetékek közötti alkatrészek csatlakoztatására
Tisztasághoz alkalmazkodóképesség: A belső fal elektrolitikus polírozása után az Ra felületi érdesség akár 0,8 μm is lehet, ami nem könnyű megkötni a szennyeződéseket vagy a nedvességet a gázban, és a részecskék sem esnek le. Megfelel a nagy tisztaságú gázok (például az elektronikai iparban használt ultranagy tisztaságú nitrogén, a félvezetőgyártásban használt speciális gázok) átviteli követelményeinek, és elkerüli a termelés minőségét befolyásoló gázszennyezést.​
Széles hőmérsékleti és nyomási alkalmazkodóképesség: -200 ℃ és 450 ℃ közötti hőmérsékleti tartományban stabilan működik, alkalmazkodik az alacsony hőmérsékletű cseppfolyósított gázok (például folyékony nitrogén, folyékony oxigén) és a magas hőmérsékletű gázrendszerek elpárologtatásához; Az üzemi nyomás a vákuumtól a 30 MPa-ig terjed, ami nem csak az alacsony nyomású (0,1 MPa alatti) üzemanyag-gázvezetékek igényeit elégíti ki, hanem nagynyomású ipari gázszállító rendszerekben is használható.
Tipikus alkalmazási forgatókönyvek
A rozsdamentes acél harmonika speciálisan megoldja a különböző típusú gázrendszerek átviteli problémáit:​
Ipari gázátviteli rendszerek
Inert gázok, például oxigén, nitrogén és argon csővezetékes csatlakoztatására használják, különösen hegesztőműhelyekben és fémfeldolgozó területeken. A harmonika rezgésállósága csökkentheti a szivárgás kockázatát az oxigénpalackok és a csővezetékek csatlakozásánál.
Hidrogénátviteli rendszerekben a 316-os rozsdamentes acél anyag képes elkerülni a hidrogén ridegségét, speciális tömítőszerkezetével pedig a hidrogénszivárgás okozta robbanásveszélyt.​
A korrozív ipari gázok (például klórgáz, kén-dioxid) továbbítására a 316 literes rozsdamentes acél csőmembránokat úgy választják ki, hogy ellenálljanak a csővezeték gázok okozta korróziójának és biztosítsák a rendszer hosszú távú biztonságos működését.​
Gázellátó rendszerek

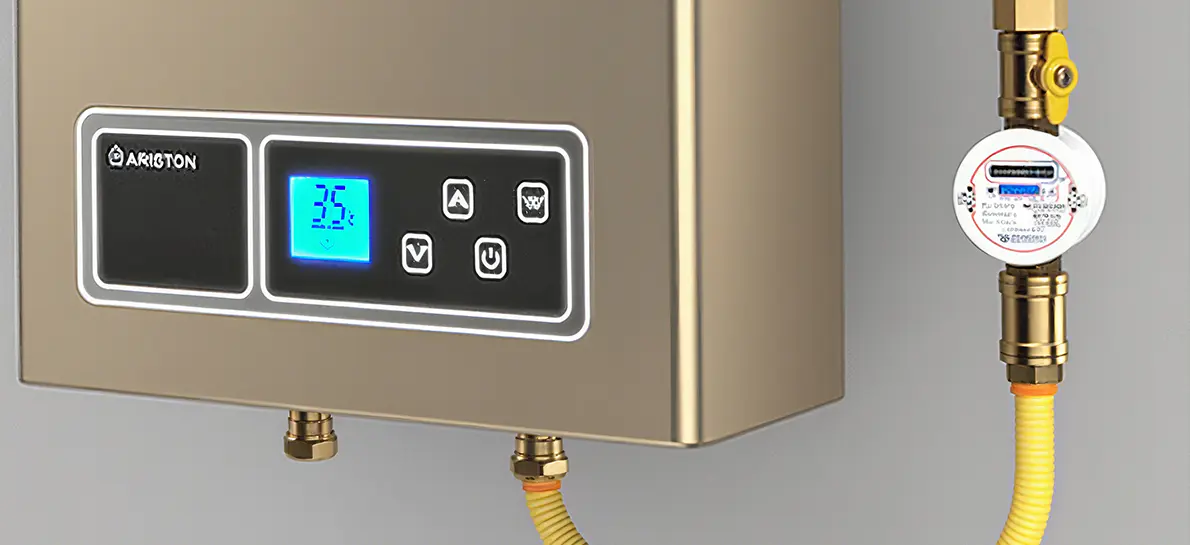

A városi földgáz és a cseppfolyósított kőolajgáz beltéri és kültéri vezetékes összekötésére a gázmérők, szelepek és fővezetékek között csőmembránt használnak. Rugalmas kompenzációjuk csökkentheti a csatlakozási pontok szivárgását, amelyet a csővezetékek az épületek beékelődése vagy hőmérsékletváltozásai miatti elmozdulása okoz
Kereskedelmi konyhákban és ipari kemencékben lévő gázelágazó csövek esetében a harmonika hőállósága alkalmazkodik a kályhák közelében uralkodó magas hőmérsékletű környezethez, és öregedésgátló tulajdonsága megakadályozza a gumitömlők repedését és szivárgását a hosszú távú használat miatt.​
Speciális gáz- és nagy tisztaságú gázrendszerek
A nagy tisztaságú gázok (például ultranagy tisztaságú ammónia, szilán) továbbítására a félvezető- és a fotovoltaikus iparban az elektrolitikusan polírozott belső falú csőmembránok csökkenthetik a gázok és a csővezetékek közötti érintkezési szennyezést, biztosítva a gáz tisztaságát (a 99,9999%-ot vagy még többet);​
Laboratóriumi gázvezetékeknél (például vivőgázok gázkromatográfokhoz, speciális gázok spektrális elemzéshez) a harmonika alacsony adszorpciója biztosítja a gázkomponensek stabilitását és javítja a kísérleti adatok pontosságát.​
Gáztároló és -feldolgozó berendezések csatlakoztatása
A gáztároló tartályok, palackok és elpárologtatók közötti összeköttetéshez a nyomáscsökkentő szelepek, a harmonika elnyelheti a rezgéseket a berendezés működése közben, és védi a szelepfelületek tömítési teljesítményét;​
Az alacsony hőmérsékletű gáz (például folyékony nitrogén, folyékony argon) tárolótartályok és a párologtatók folyadékkivezető csövének összekötéséhez a harmonika képes alkalmazkodni az alacsony hőmérsékletről a normál hőmérsékletre történő hőmérséklet-változásokhoz, elkerülve a csővezetékekben a hőtágulás és -összehúzódás miatti repedéseket.
Főbb kiválasztási pontok és telepítési előírások
1. Tudományos válogatás
Anyagválasztás: Határozza meg az anyagot a gáz tulajdonságainak megfelelően - a 304-es rozsdamentes acélt inert gázokhoz és tüzelőgázokhoz választották; A 316/316L rozsdamentes acél a korrozív gázok és a fűtőgázok tengervizes környezetben történő kezelésére szolgál; A nagy tisztaságú gázrendszerekhez alacsony szén-dioxid-kibocsátású rozsdamentes acél (például 316 liter) szükséges elektrolitikusan polírozott belső falakkal.​
Kaliber és nyomásérték: Válassza ki a DN6-DN200 kalibereket a gázáramlásnak megfelelően. Az üzemi nyomásnak meg kell egyeznie a rendszer tervezési nyomásával (például gázrendszereknél általában 1,6 MPa, ipari nagynyomású gázoknál pedig 6,4 MPa vagy magasabb besorolást választanak).
Csatlakoztatási mód: A menetes csatlakozást (gázspecifikus tömítőanyaggal) általánosan használják gázrendszerekben; a karimás csatlakozást (O-gyűrűs tömítéssel) leginkább ipari gázrendszerekben használják; A videomagnó homloktömítésének csatlakozásait a nagy tisztaságú gázrendszerekhez választották ki, hogy biztosítsák a szivárgásmentességet és a tisztaságot.​
Hossz és kompenzáció mértéke: Határozza meg a hosszt a csővezeték elmozdulási követelményei szerint, és tartson fenn tengelyirányú vagy oldalirányú kompenzációs ráhagyást (általában a kompenzáció mértéke nem haladja meg a harmonika effektív hosszának 10%-át), hogy elkerülje a tömítés túlzott nyújtás vagy összenyomás miatti befolyásolását.​
2. Telepítési előírások
Tűztilalom és tisztítási kezelés: A gázrendszer beszerelése előtt győződjön meg arról, hogy nincs szennyeződés a csővezetékben, hogy elkerülje a szikraképződést a telepítés során; A nagy tisztaságú gázrendszer felszerelése előtt tisztítsa meg a csőmembrán belső falát abszolút etanollal, hogy eltávolítsa az olajfoltokat és a részecskéket.​
Hajlítás és rögzítés: A beépítés során a hajlítási sugár nem lehet kisebb, mint a termék által megadott érték (általában a csőátmérő 5-8-szorosa), a kényszercsavarás tilos; Az egyenes szakaszon 1,5-2 méterenként fix konzolokat helyeznek el, a hajlítószakasz mindkét végén pedig vezetőkonzolokat helyeznek el, hogy megakadályozzák a csővezeték önsúlya által okozott deformációt.​
Tömítőfelület védelme: Csatlakoztatás előtt ellenőrizze a karimafelületek és a menetes csatlakozások síkságát, és távolítsa el a sorját és a karcolásokat; vigyen fel a gáznak megfelelő gázspecifikus tömítőanyagot a menetes csatlakozás során (például PTFE tömítőszalagot gázhoz), és válasszon a gázzal kompatibilis tömítéseket a karimás csatlakozáshoz (például olajálló gumitömítéseket gázokhoz, PTFE tömítéseket korrozív gázokhoz).​
Szivárgásészlelés: A beszerelés után szivárgásvizsgálatot kell végezni - szappanos vizet kell felhordani a gázrendszerek buborékérzékelésére szolgáló interfészekre; A hélium tömegspektrométereket ipari gázrendszerekben és nagy tisztaságú gázrendszerekben használják annak biztosítására, hogy a szivárgási sebesség megfeleljen a rendszerkövetelményeknek (például a nagy tisztaságú gázrendszerek szivárgási sebessége ≤1×10⁻¹¹ Pa·m³/s).
Alkalmazás előnyei
A rendszer biztonságának javítása: A hagyományos horganyzott acél csövekkel vagy gumitömlőkkel összehasonlítva a rozsdamentes acél csőmembránok szivárgási kockázata több mint 95%-kal csökken, különösen a gyúlékony és robbanásveszélyes gázokkal, például tüzelőanyaggal és hidrogénnel működő gázrendszereknél, ami jelentősen csökkentheti a lehetséges biztonsági baleseteket.​
Meghosszabbítja az élettartamot: A rozsdamentes acél anyagok öregedés- és korrózióállóak, élettartamuk több mint 20 év, ami messze meghaladja a gumitömlőkét (1-3 év) és a közönséges acélcsövekét (8-10 év), csökkentve a csere gyakoriságát és a karbantartási költségeket.​
Gáztisztaság és -minőség biztosítása: A nagy tisztaságú gázrendszerekben elkerülheti a csővezeték szennyeződése (például a félvezető chipek szennyezett gázok által okozott hibái) okozta termékleselejtezést, és csökkentheti a termelési veszteségeket.
Alkalmazkodni az összetett munkakörülményekhez: A rugalmas kompenzációs képesség megoldja az épületek lerakódásának, a berendezés vibrációjának és a hőmérséklet-változásoknak a csővezetékekre gyakorolt hatását, csökkenti a csővezeték sérülése miatti leállási karbantartást, és javítja a rendszer működésének stabilitását.
Összegzés
Az anyagadaptáció, a szerkezeti optimalizálás és a precíziós megmunkálás révén a rozsdamentes acél csőmembránok átfogó teljesítményt nyújtanak a "biztonságos tömítés, korrózióállóság és tartósság, valamint tiszta átvitel" terén a gázrendszerekben. Legyen szó hagyományos ipari gázokról, polgári fűtőgázokról vagy nagy igényű speciális gázrendszerekről, megbízható átviteli megoldásokat kínálnak, amelyek szilárd garanciát jelentenek a gázrendszerek biztonságos és stabil működésére.
